四硅组成的脉宽可调电鱼机后级电路图(有图)

本电路特点,正常的时候调节四硅波的脉宽,最大脉宽为四硅的电容决定。最小脉宽由IGBT决定。输出最终为四硅特性,恒功率,一样浮鱼好,更加省电。
一旦IGBT损坏,工作于四硅,为最大脉宽。如果硅有损坏,工作于IGBT。

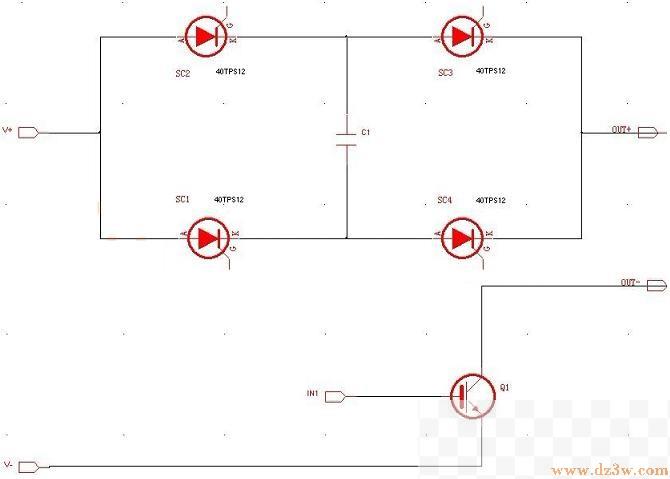

下图是原理图
凯发旗舰厅620)this.width=620;">
还有个更好的优点就是:四硅根本不存在直通。
试机测试过程中脉宽小的时候比脉宽大的时候尖峰要稍低一些。从波形可以看的出,但是还是倍压输出的。
风格是IGBT,特性是四硅。效果怎么样,自己试验。海水淡水通用后级。

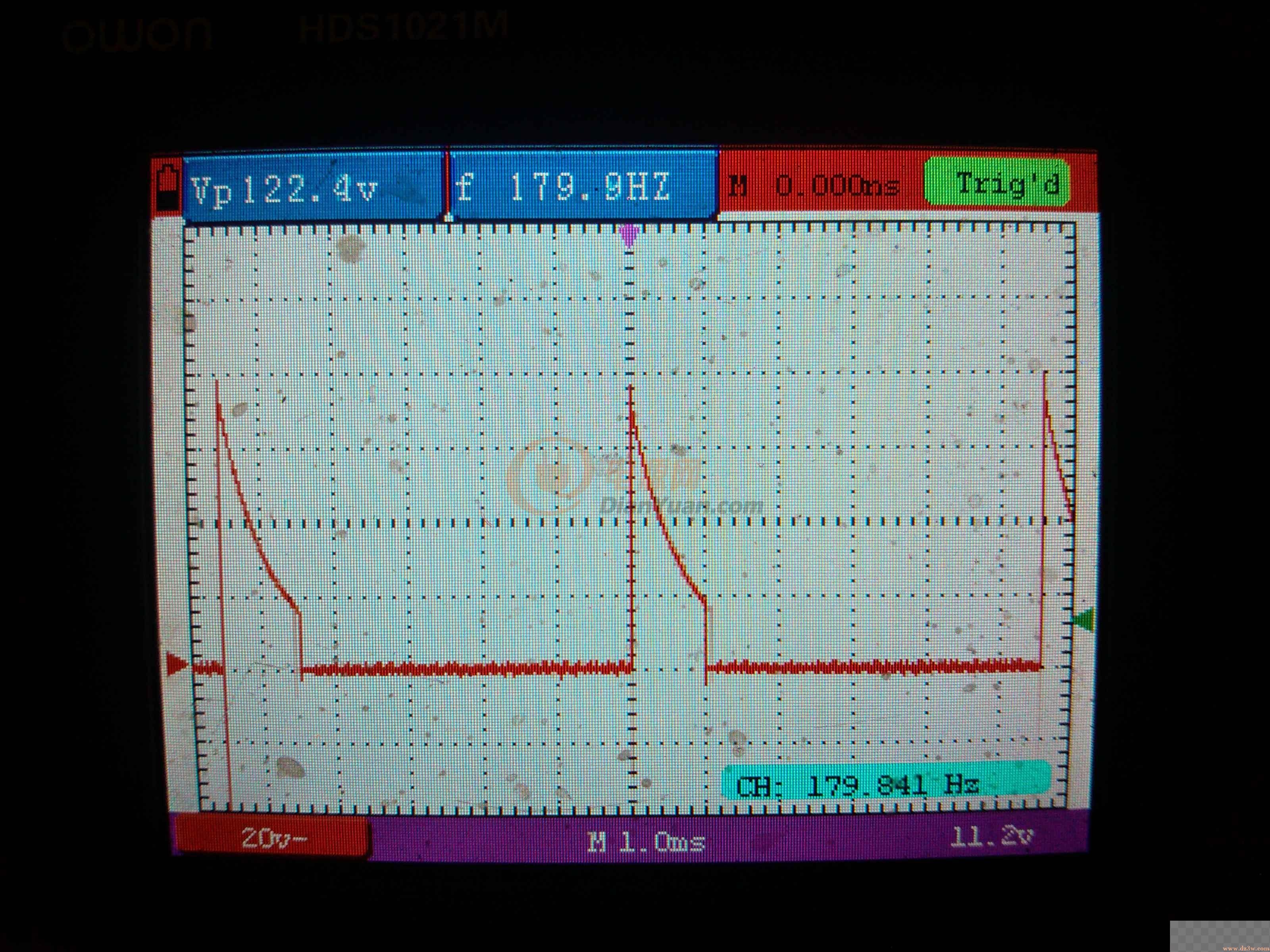

下面是实测波形图。
